在各種機械設備和工業系統中,轉軸的穩定性和耐久性是至關重要的。為了降低振動、減少?zèng)_擊力以及延長轉軸壽命,使用阻尼轉軸墊片是一個明智的選擇。
阻尼軸的原理:其實是通過阻尼轉軸墊片與阻尼轉軸墊片之間的擠壓會產生摩擦力,摩擦力的大小取決于安裝的阻尼轉軸墊片數量和螺母的松緊度!
下面將介紹幾種常見的阻尼轉軸墊片,
讓您了解它們各自的優點和適用場景!
01普通墊片式轉軸

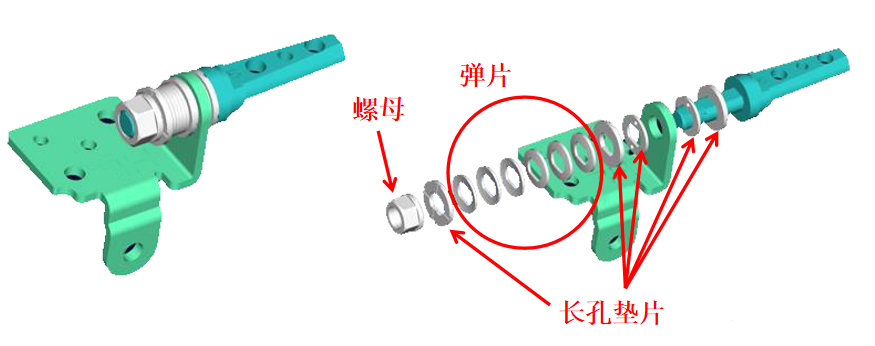

普通墊片式轉軸,下圖為360°任意停的轉軸。此類轉軸扭力值穩定,可靠性高,常用在需要經常翻轉的產品上,如筆記本電腦。
彈片:產生扭力的核心零件,在調節螺母時,會產生彈性變形,所以可以靈活調節扭力,也可以通過增減彈片的數量調節扭力。
長孔墊片:保護彈片和金屬支架,減小彈片和支架摩擦損傷程度,保持扭力的穩定性。
螺母:一般采用防松螺母,作用為緊固,防松,調節扭力。
如果有角度限制的話,可以在固定支架和活動支架上做相應的角度限位結構,如下圖:
02扭簧墊片式轉軸
扭簧墊片式轉軸,也叫開輕關重式轉軸,此類轉軸在普通墊片轉軸基礎上增加了一根扭簧,扭簧的彈力在開啟方向釋放,減輕人手開啟時需要的扭力,實現單手開啟效果,但在關閉方向上,人手需要克服彈片和扭簧的扭力,所以會感覺到開輕關重的效果。
03凸輪墊片式轉軸

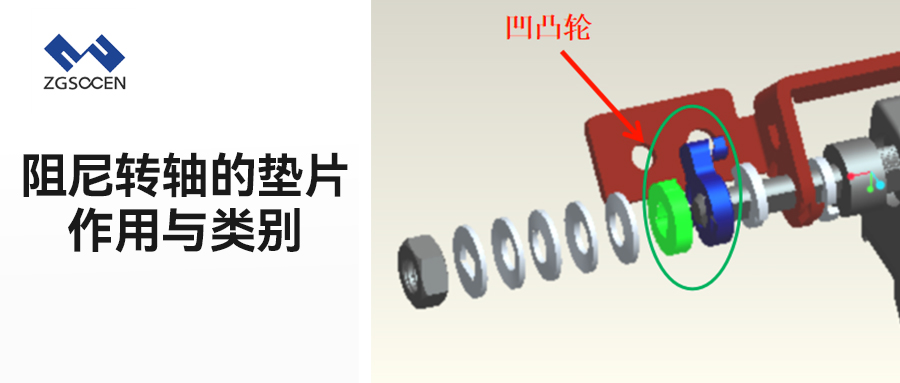

凸輪墊片式轉軸,也叫自動閉合式轉軸,此類轉軸在普通墊片轉軸基礎上增加了一對凹凸輪。原理就是利用凹凸輪相配的凹凸曲面造型,克服彈片彈力,實現到某一角度開始自動落下,并保持閉合狀態。
無論是普通機械設備還是高端工業系統,阻尼轉軸墊片都起著至關重要的作用。通過選擇合適的墊片,您可以有效地降低轉軸振動、減少?zèng)_擊力、延長轉軸壽命,并提升整個系統的性能和可靠性。
